Solare Überschüsse zum Heizkessel (Teil 2)

Im Anschluss an den erfolgreichen ersten Teil des Artikels zur Optimierung der Erhitzung von CWU (Brauchwasser) mit einer bivalenten Wärmequelle entstand die häufige Frage, wie dies jedoch im Falle eines Boilers mit einer einzigen Spirale gelöst werden kann?

Das Hauptproblem bei der Wassererhitzung in einem Boiler mit einer einzigen Spirale besteht darin, dass die Solarenergie nicht optimal genutzt werden kann. Nachts erwärmt der Boiler den "Nachtstrom" und tagsüber gelangt nicht genügend Energie in den Boiler – weil er nachts bereits erhitzt wurde. Der Boiler verfügt über einen internen Thermostat, ein Rad, mit dem Sie die Temperatur einstellen. Wenn die Wassertemperatur den gewünschten Grenzwert überschreitet, schaltet der Thermostat die Heizung einfach ab und erhitzt nicht weiter, auch wenn genügend Sonnenenergie vorhanden ist.

Was tun?

Theoretische Lösung ist die Aufteilung der Grenztemperaturen in zwei. Eine wird als Komforttemperatur eingestellt und die andere als wirklich heißes Wasser. Den Boiler erhitzen wir aus dem Netz auf Komforttemperatur (z.B. 48°C) und auf wirklich heißes Wasser (65°C) nur aus Überschüssen, Spotpreisen usw.

Und praktisch?

Endlich bin ich im Projekt Solar Station zur Unterstützung des sogenannten AddOns gekommen. Dieses erweitert die bestehende Solar Plug Pro Mini um einen Temperatursensor.

Die Installation sollte von einem erfahrenen Elektriker (oder einem geschickten Bastler) durchgeführt werden.

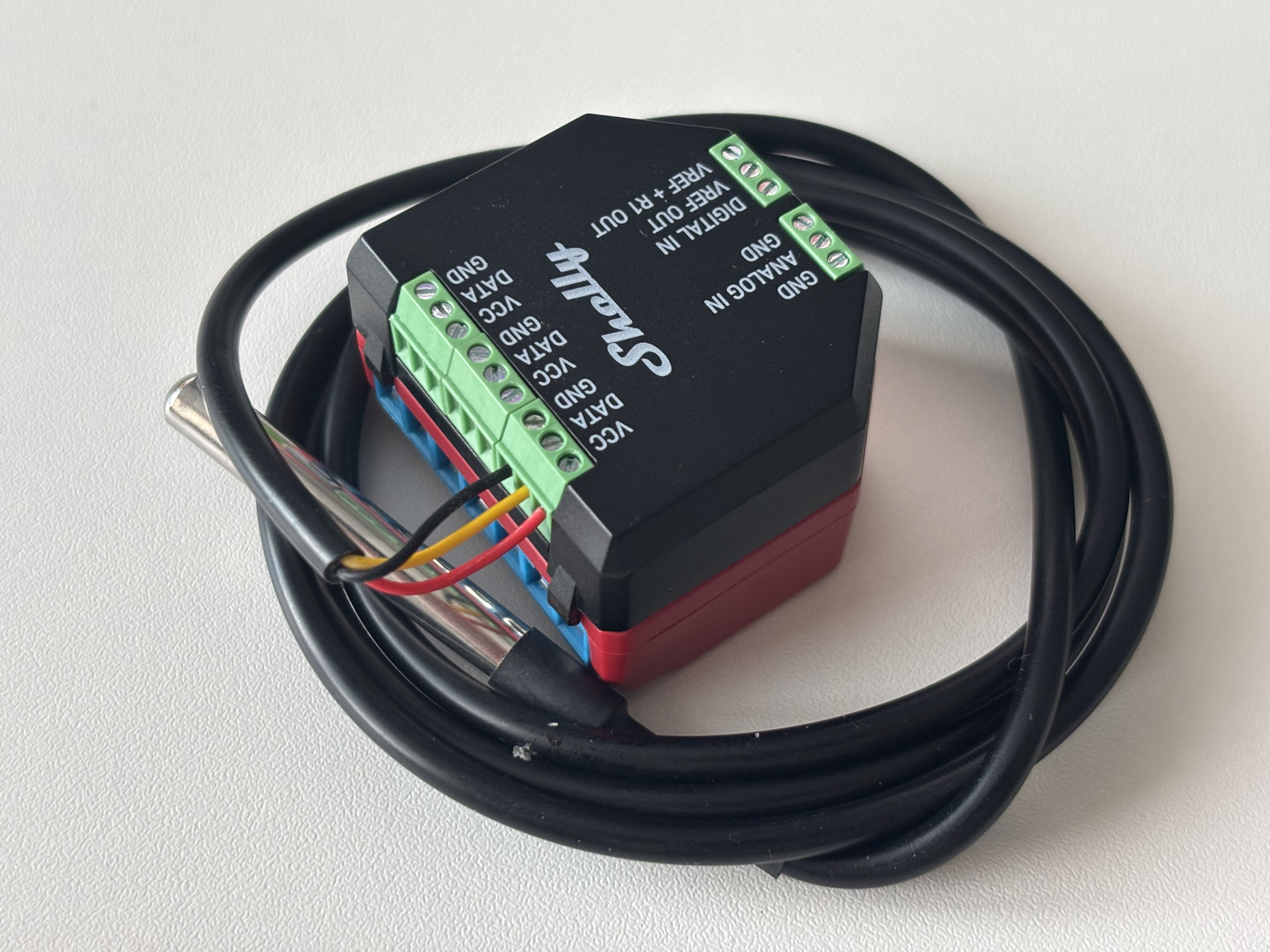

An den bereits angeschlossenen SOLAR PLUG PRO MINI kann nun das neu zu erwerbende SOLAR PLUG PRO MINI AddOn. Im Lieferumfang ist direkt auch der Temperatursensor enthalten.

Beide Produkte verbinden wir miteinander, indem wir sie andrücken. Achten Sie auf die Verbindungs-Pins (ich habe ungeschickt einen verbogen).

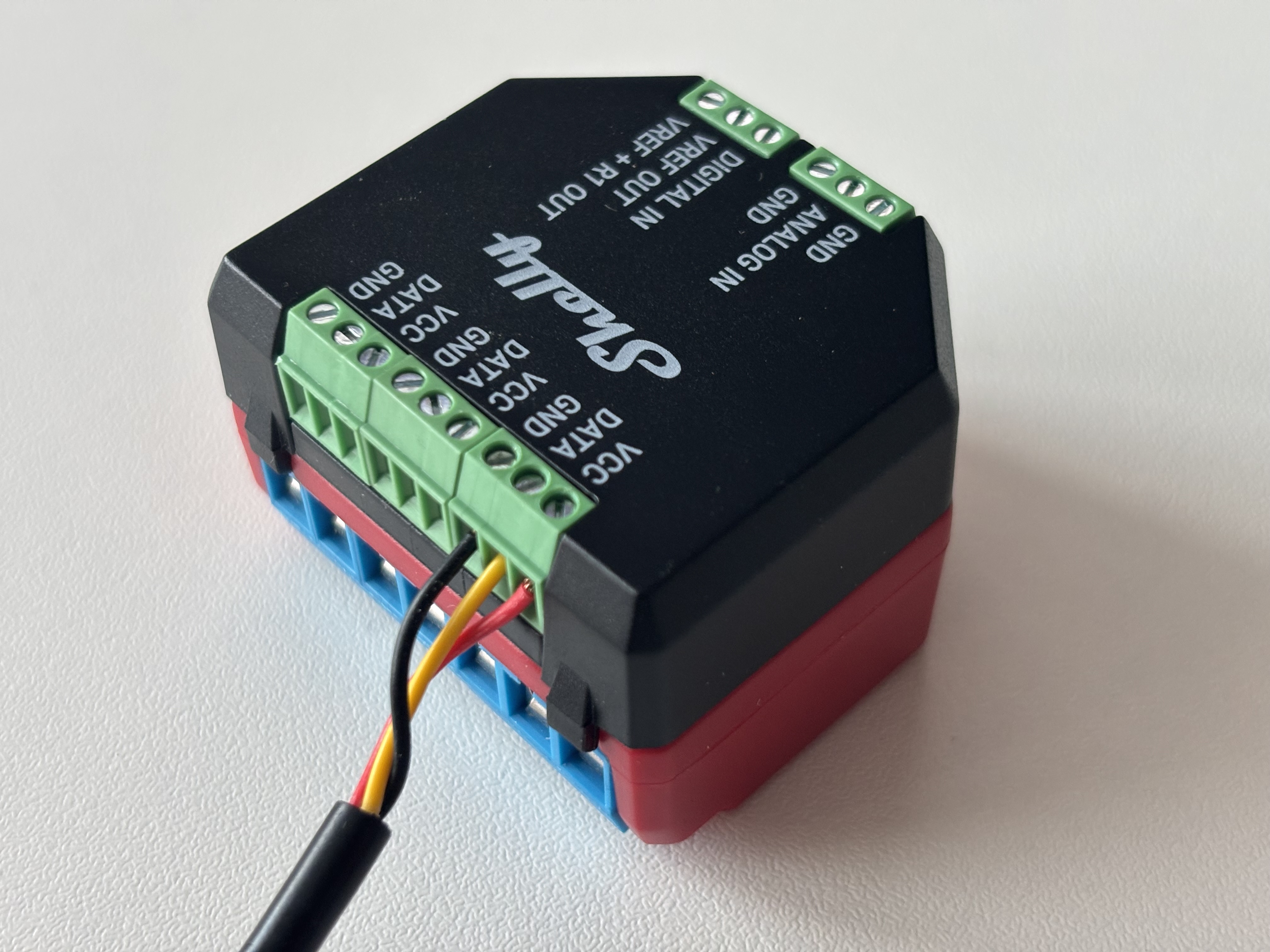

Den Temperatursensor schließen wir gemäß dem Bild an – VCC (rot), DATA (gelb), GND (schwarz).

Den Temperatursensor platzieren wir in der Spirale des Boilers. Es sollte einen Platz für den Sensor geben. Versuchen Sie, den Temperatursensor so tief wie möglich zu platzieren. Den Solar Plug Pro Mini schließen Sie weiter gemäß der Anleitung an – hier gibt es keinen Unterschied.

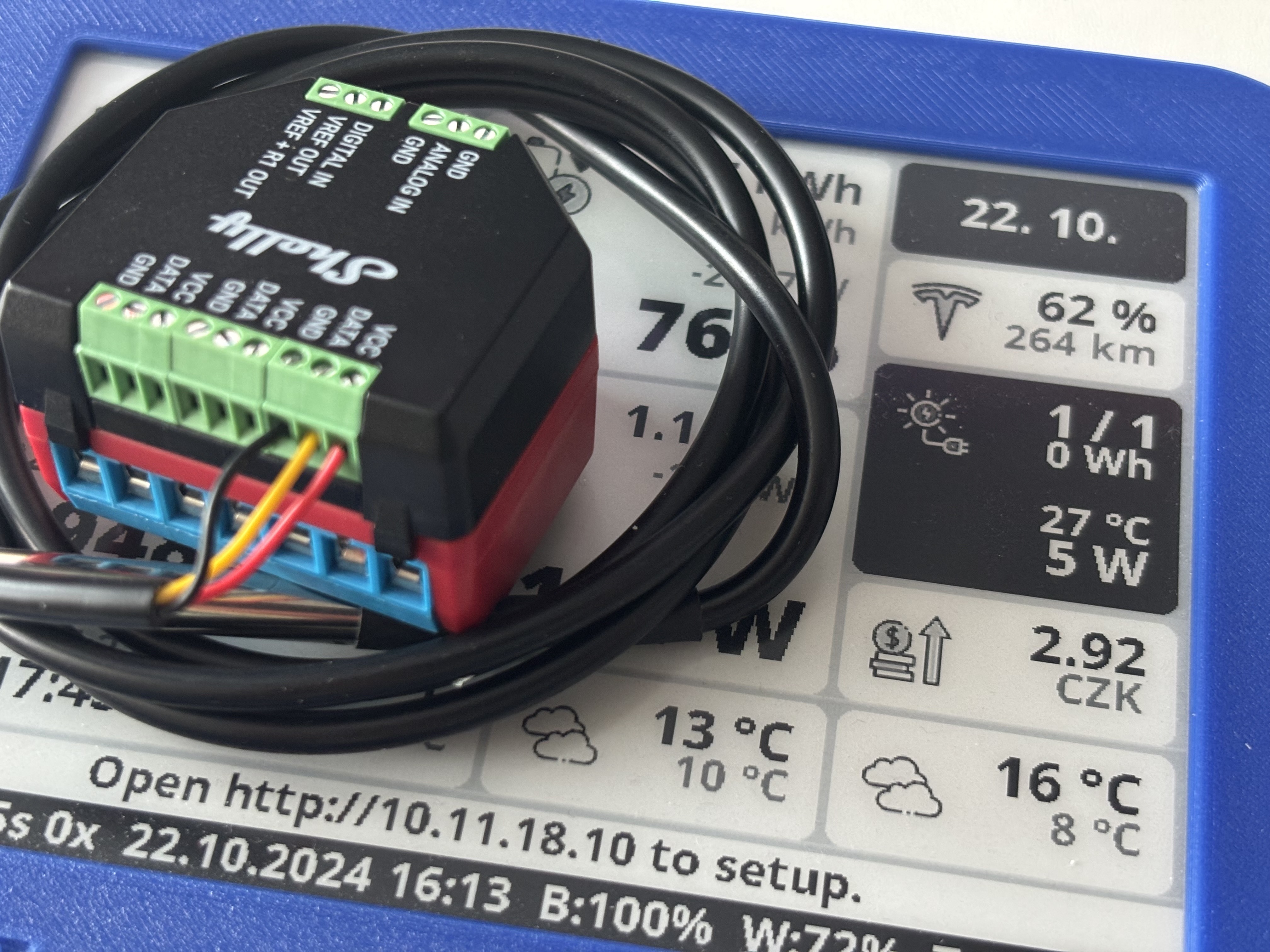

Nach korrektem Anschluss müssen Sie nur die RESET-Taste an der Solar Station drücken, und diese konfiguriert alles automatisch. Auf dem Solar Plug-Kachel wird nun die Temperatur vom Sensor angezeigt.

Nun müssen Sie nur noch die richtige Schaltlogik im Formular einstellen:

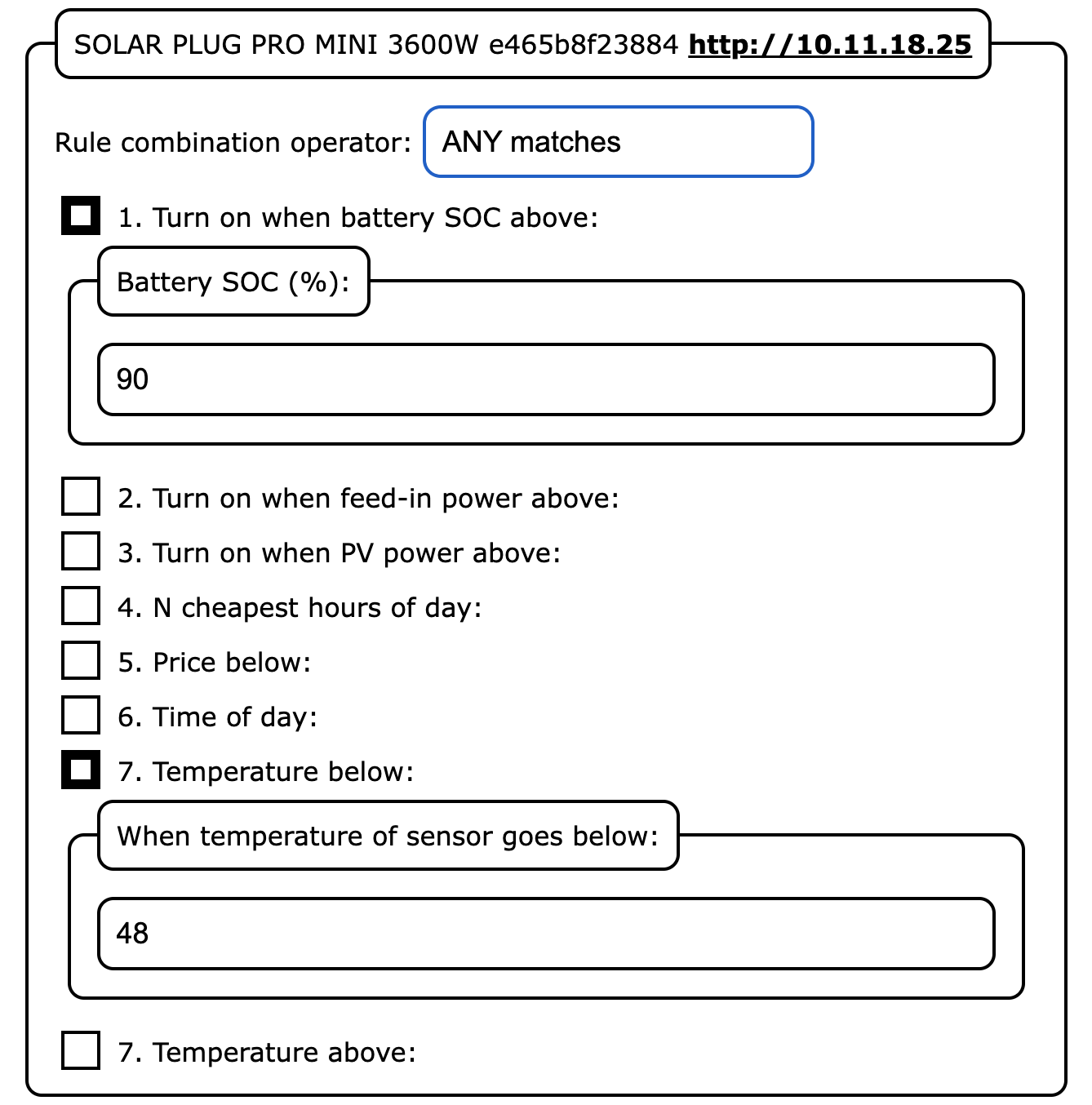

Bei Solar Plug Pro Mini werden nun auch die Temperaturbedingungen angezeigt. Wählen Sie die Kombinationsregel "ANY matches" – dies bedeutet, dass das Relais schaltet, wenn eine der Bedingungen erfüllt ist:

• Die Batterieladung hat 90% erreicht
• Die Temperatur des Sensors ist unter 48°C gefallen

Als Bonus können Sie die Regeln auch mit dem Spotpreis kombinieren, z.B. wenn eine der 3 günstigsten Stunden des Tages erreicht ist.

Das Relais schaltet also, wenn die Batterie 90% überschreitet, und bleibt eingeschaltet, solange die Batterie geladen ist. Das Aufheizen des Boilers erfolgt bis zur Temperatur des internen Thermostats. Ich empfehle, diesen auf die maximale Temperatur einzustellen. An einem schlechten oder kalten Tag hält das Relais dann die Temperatur im Boiler auf 48°C – aus dem Netz.

Natürlich kann ein ähnlicher Ansatz auch für die Heizung des Fußbodens mit Direktheizung usw. gelten. Der Temperatursensor kann zwei Bedingungen haben – die Temperatur fällt unter (für Heizung) oder die Temperatur steigt über (für Kühlung mit Klimaanlage).
